140の上半分

〜液晶解体練習用〜

０．更新履歴

• 2002.05.16　新規作成

１．ジャンク

• オークションで，８２０円でPowerBook140を手に入れる．

• これが届いた状態．
• 普通，PowerBookは，液晶が壊れていることが多いので，その補修部品と思われがち・・・？
• しかし，目的は液晶でもなければトラックボールでもない．
• 単に解体するためだけ．その意図は，このシリーズを読んでいけばわかる？

• ほら，１４０とかいてある．
• 液晶をばらすには，ロゴ下で，いまは穴があいている部分にビニールのキャップがつけてあるので，それを取る必要がある．

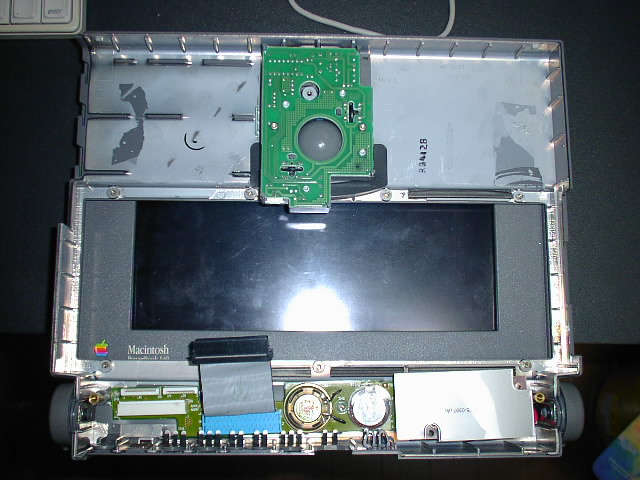

• プラスチックカバーをはずすと，生液晶と，ふた？を閉めるためのヒンジの金具がでてくる．

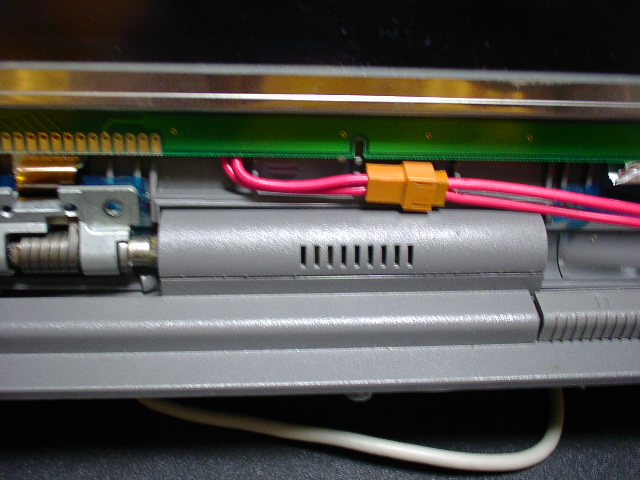

• この赤いケーブルは，電源供給用とおもわれる．
• 赤いケーブルは，オレンジの部分などでケーブルを切り離せるため，比較的簡単に取り外せる．

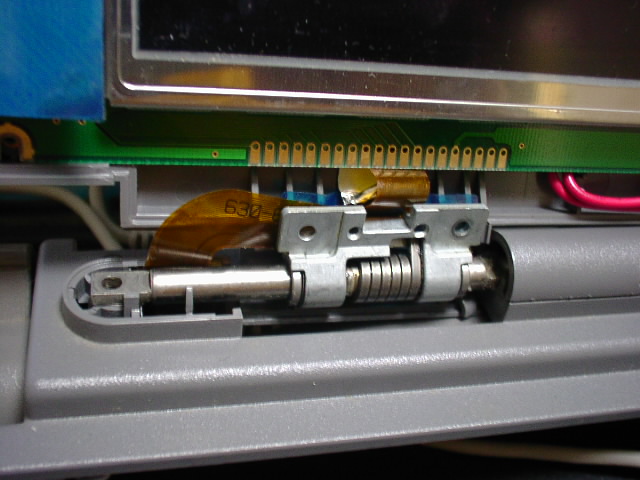

• 問題は，このお茶色のフィルムケーブル．
• フィルムケーブルは，とうぜん薄いので扱いに注意しないと切れちゃったら本番のとき大変！

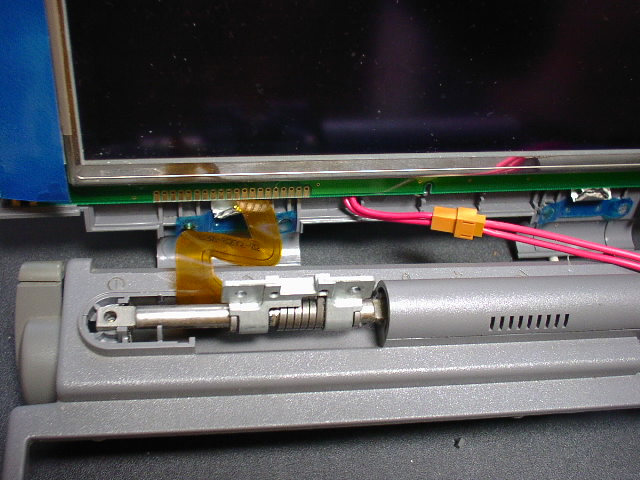

• そのままだとどうやっても取り出せないので，ヒンジの右部分にあるスピーカの穴？がついている部品を取る．

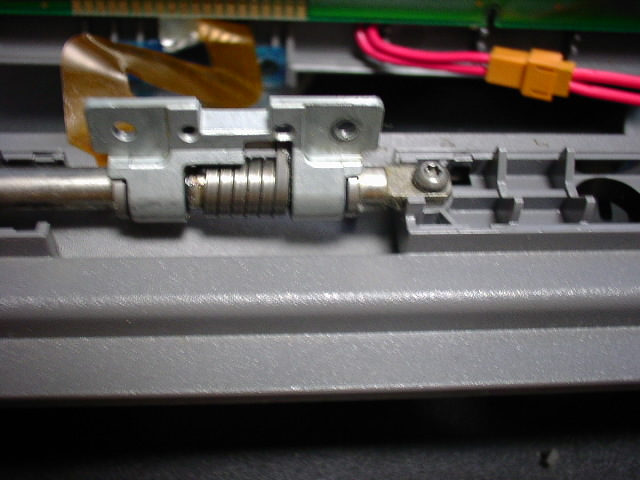

• スピーカーの部品を取ると，ヒンジを取り外すのは簡単．

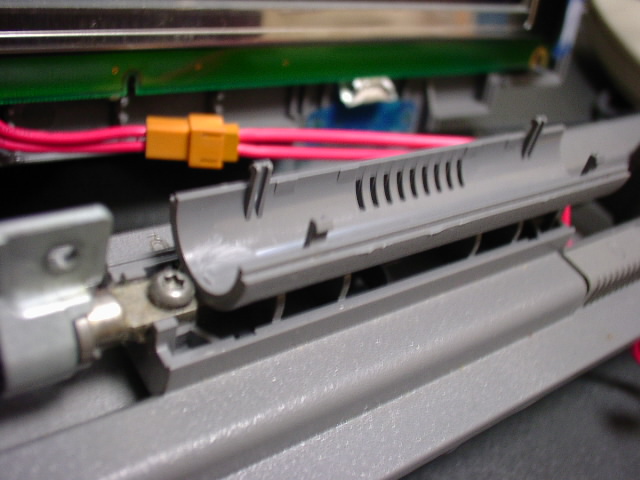

• スピーカーの上の部品は，取り出すとこんな感じ．
• この練習用具材があったため，本番ではミスすることなく解体が行えた．
• もうちょっとまともな形をしたジャンク（部品はそろっているけど起動しないとかいうレベル）を，８２０円程度で入手することも可能だったが，あえてそれは行わない．
• 微妙に壊れていると，「修理してみたく」なると，後々の出費が大変になるかも．
