UPS状態の監視
０．改定履歴
- 1998.08.10 初版
- 1998.08.17 画像のリンク間違いを修正
１．はじめに
このドキュメントでは，PowerChute Plusの監視方法について記述する．
２．Power Chute Plusの画面

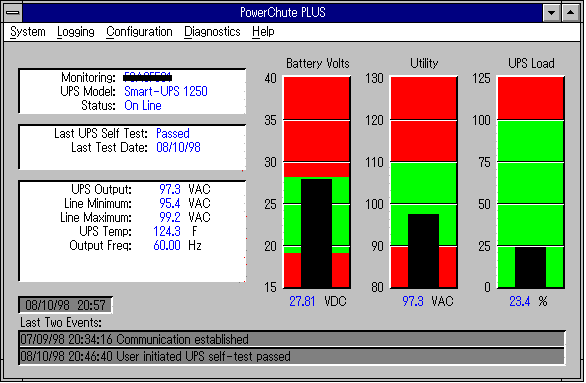

GUIツールのPower Chute Plusを起動すると，次のような画面が表示される．
この画面には，重要な情報が載っている． この見方を次に説明する．
３．自己診断およびデータフィールドウィンドウ
データフィールドウィンドウでは，電源の供給状態等の情報が表示される．
自己診断およびデータフィールドウィンドウのサンプル
| 項目 | 説明 |
|---|---|
| Monitoring | 現在表示している情報のコンピュータ名を表示する． PowerChuteは，ネットワーク上のコンピュータを監視することが出来る．(多分，そのプロトコルがブロードキャストで参照できる範囲) |
| UPS Model | 接続されているUPSのモデル番号． |
| Status | 現在のUPSのステータス． ここがOn Line以外の場合はマニュアルを参照(p.77)．なお，サーバを移動したりしたときにUPSからハズしたりした場合には，Calibrationと表示される． これはUPSの実行時間を自己設定しているので問題ない． |
| Last UPS Self Test | 自己診断を行なった結果．診断直後にPassedと表示されていればよい． 診断後，５分経過するとUnknownになる． |
| Last Test Date | 最後に自己診断を行なった日付． |
| UPS Output | UPSが接続した機器に供給している電圧． |
| Line Minimum | 最新の商用電源の最低値． |
| Line Maximum | 最新の商用電源の最高値． |
| UPS Temp | UPSの内部温度．通常は40度C前後で，過充電すると50度C程度になる． 75度Cを越える様な場合にはハードに問題がある．(画面のサンプルの単位に注意．変更方法は「グラフと温度単位の設定」を参照) |
| Output Freq | ヘルツ単位の出力電圧． |
UPSのハードによって，他のパラメータが追加されることもあるようだ．
４．棒グラフエリア
画面の右側は，次のような棒グラフのエリアとなっている．

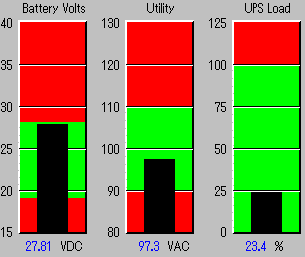

棒グラフのサンプル
一番左のグラフは，設定によって他のグラフに変更することが出来る． 変更の仕方は，「グラフと温度単位の設定」を参照する．
真ん中のUtilityグラフは，電源コンセントからUPSに供給されている電圧． 過供給されたり足りない場合のHigh/Low Transfer Pointも表示している．
右のUPS Loadグラフは，現在UPSの負荷をパーセンテージで表示している．

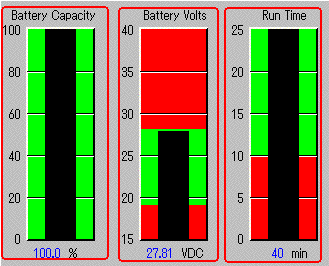

左にでる３種類のグラフのサンプル(同時には表示されない事に注意)
Battery Capaticyグラフは，バッテリ容量をパーセンテージで表示する． UPSの有効時間を設定するためには，これが100%出なければならない．
Battery Voltsグラフは，UPSバッテリの電圧(VAC)である．
Run Time Remainingグラフは，UPSがバッテリで実行しているときに，現在の負荷でサポートできる時間を分単位で表示している． 赤色で表示している部分は，Low Battery Signal Timeで設定した値．
６．グラフと温度単位の設定
左のグラフの表示内容と，温度単位を変更する事が出来る．
- “Configuration”メニューの“Monitoring Preferences”を開く．
- Monitoring Preferences画面にて，温度の単位やグラフを設定する．
