Dell OpenManage Array ManagerでRAIDを作成する

---

０．改訂履歴

• 2003.07.17　新規作成

１．はじめに

　このドキュメントでは，8本のディスクを使って，RAID0+1(RAID10)を作成する手順を説明する．

２．Virtual Diskの作成

• RAIDカード上のArray Groupと，認識されているハードディスクを確認する．

• Array Group1があり，ディスクが８本認識されている．

• [Array Group1]→右クリック→[Create Virtual Disk]を選択する．

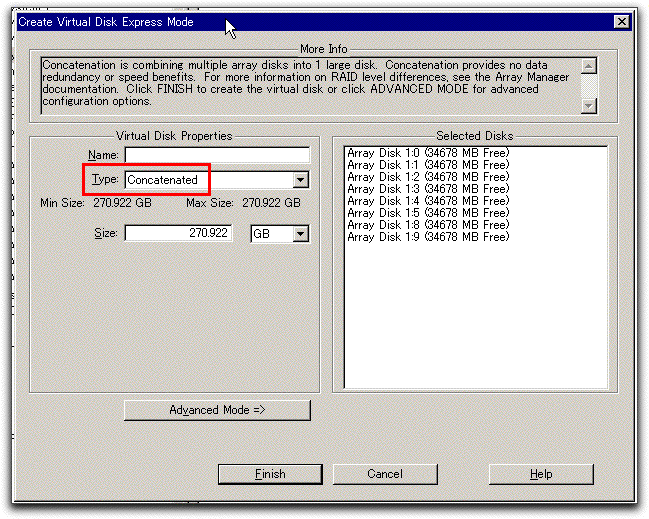

• デフォルトだと，RAIDのタイプがConcatenated(単純連結)になって，全ディスクが選択されている．
  • 単純連結等は，RAID0とも違うもので，Windows Serverの「ボリュームセット」と同じ事．

• ここではRAID10を作成してみる．　どのRAIDレベルを作成する場合も手順は同じである．

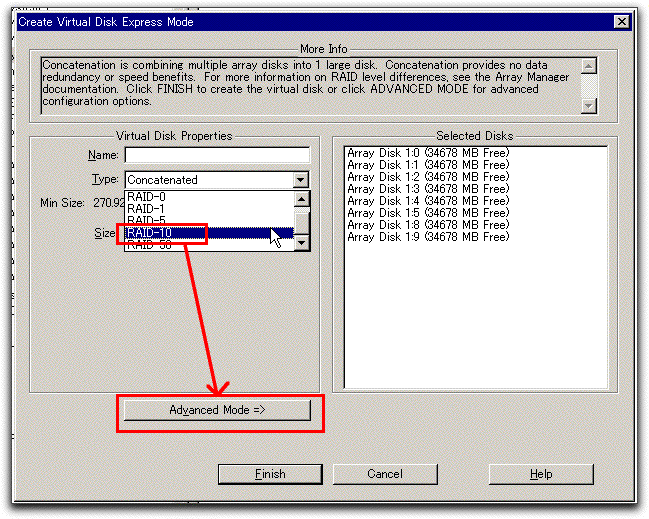

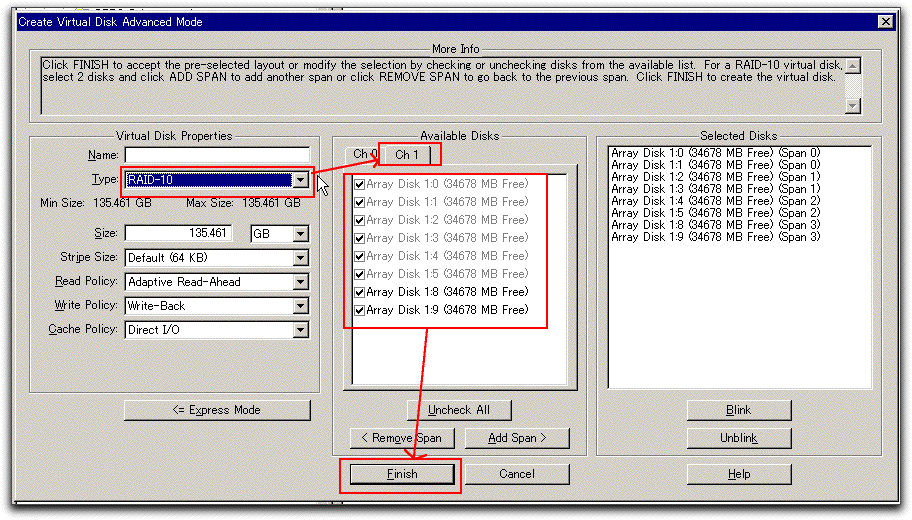

• [RAID10]→[Advanced Mode]を選択する．

• チャンネルch1を選択して，選択されているディスクを確認する．
• 構成に問題がなければ[Finish]ボタンを押す．
• これでVirtual Diskが作成される．

３．シグネチャの書き込み

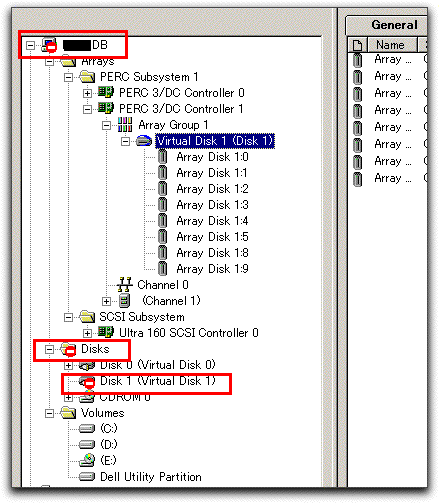

• Virtual Diskを作成しただけだと，次のようにエラーが表示されている．

• これはディスクを認識するシグネチャデータが書き込まれていないためである．

• [Write Signature]でデータを書き込む．

• [OK]

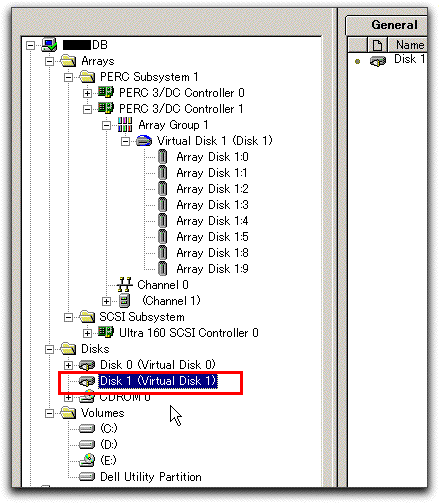

• エラー表示が無くなった．
• このシグネチャというのは，普段はあまり意識しなくても良いが，たとえば，こんな時に有効．
  • サーバの電源をOFFにして，ディスクを抜いて埃を掃除して再度差し込む時に，シグネチャがあれば順番がいい加減でもOKなのです．

４．ボリュームの作成

• Disksリストから，Virtual Diskを表示する．

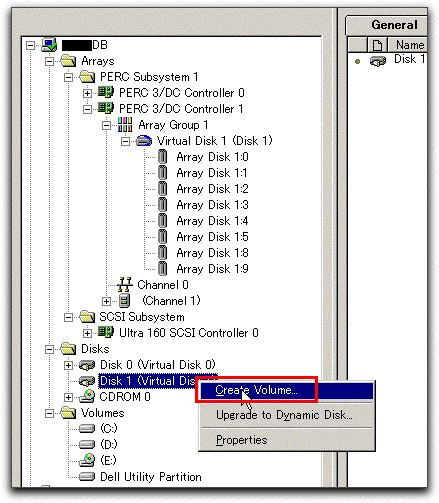

• 右クリックで[Create Volume...]を選択する．

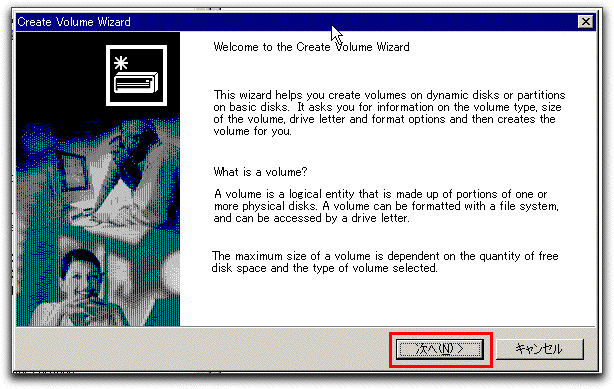

• [次へ]

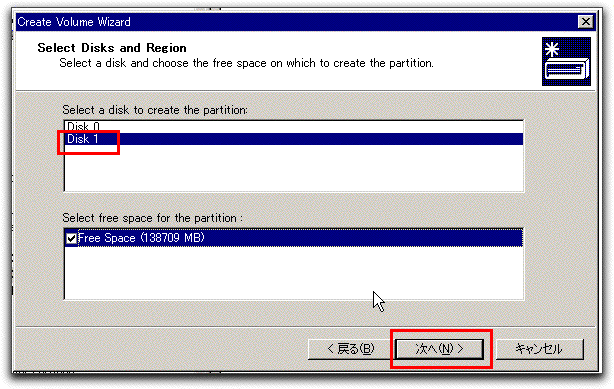

• 作成するVirtual Diskを選択する．

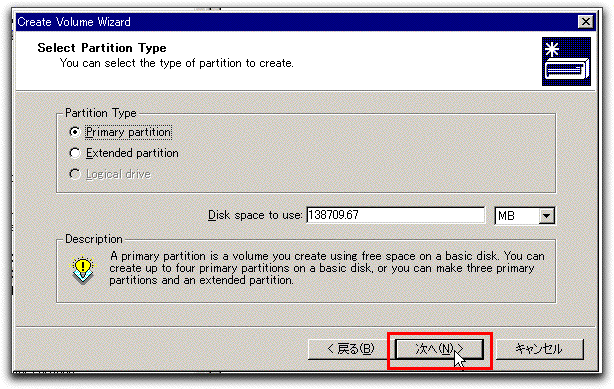

• パーティションタイプを選択し容量を入力する．

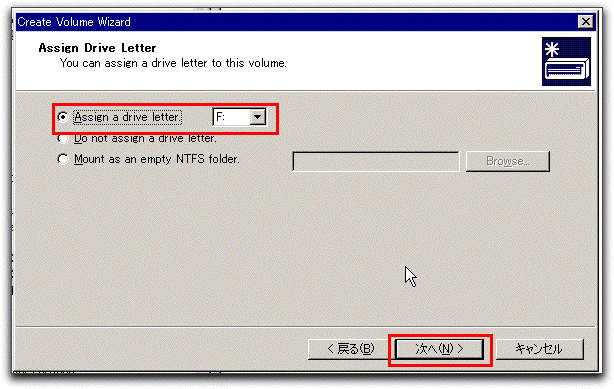

• ドライブレターを選択する．

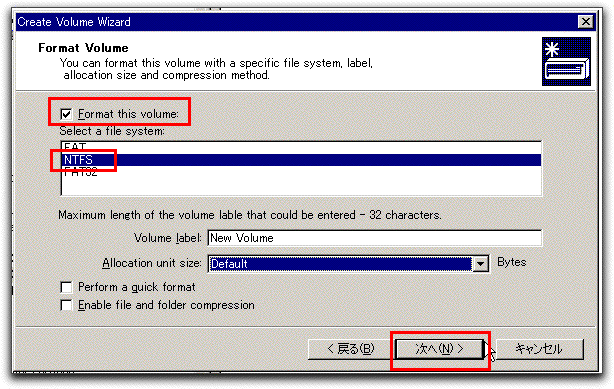

• ファイルシステムやブロックサイズを選択する．

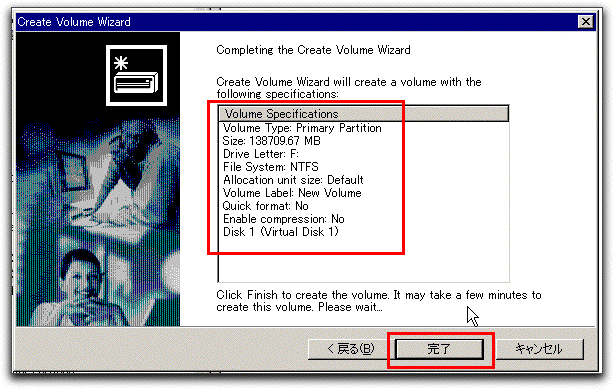

• これまで設定した内容を確認し，よければ[完了]ボタンを押下する．

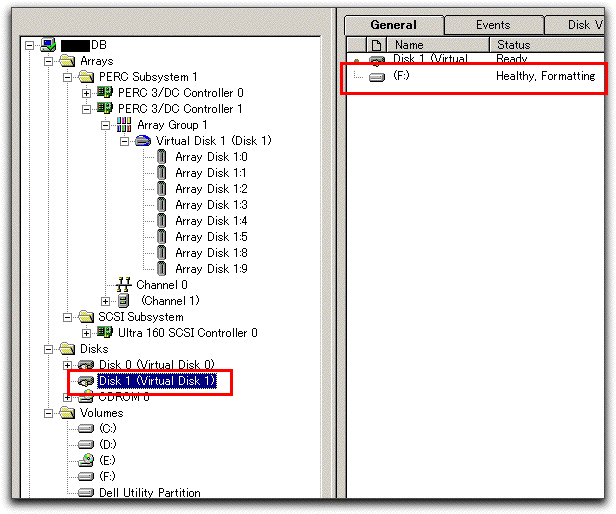

• ドライブFが完成．

---
