PowerDesigner8を使ってデータベースのリバース
〜for ASE12.5〜
０．更新履歴
- 2002.03.01 新規作成
１．はじめに
このドキュメントでは，PowerDesigner8を使って，ASE12.5に接続し，テーブル情報を取り出す手順を示す．
２．前提
データベースに接続するためには，事前にそのPC上でネットワーク接続の設定が終了していなければならない．
- dseditで接続情報を設定しておく．
- ODBC Administratorでデータソースを作成しておく．
３．手順
- PowerDesigner8を起動する．
- こんな画面が開く．
- [File]→[Reverse Engineer]→[Database]を選択する．
- [Sybase AS Enterprise 12.5]を選択する．
- [Using an ODBC data source]をチェックする．
- コネクトアイコン？をクリックする．

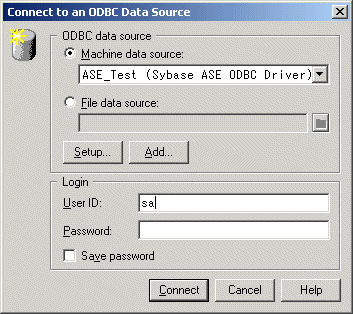

- [Machine data source]を選択する．
- リストから，ODBC Administratorで定義したASE12.5接続用のデータソース，"ASE_Test"を選択する．
- [Login]にSybaseのユーザを投入する．
- [Connect]ボタンを押下する．
- [OK]ボタンを押下する．

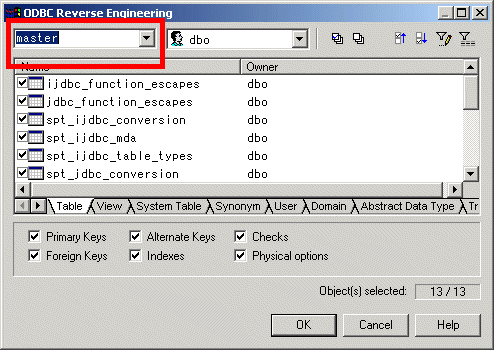

- ASE12.5に接続され，データベースに格納されているオブジェクト（テーブル，インデックス，ストプロ等）が表示される．
- 取り込むオブジェクトについて，チェックする．
- [OK]ボタンを押下する．
- 取り込まれる．
- こんな感じで，キャンバスに表示される．
