ネットワークプリンタの理解と
プリンタQの追加
0.改定履歴
- 1997.08.28 初版
- 1997.09.20 巻末の“ご参考”の追加
1.はじめに
このドキュメントはWindowsNT4.0での,ネットワークプリンタの仕組みとこれを利用するためにNTにプリンタQを追加する手順である.
2.ネットワークプリンタとは?
ネットワークプリンタとは,その名の通りネットワークで使えるプリンタの事を指している. ローカルプリンタとの違いは次の通りである.

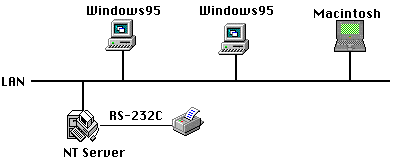

図では,NTサーバマシンにRS-232C,あるいはプリンタポートなどに直結でされたプリンタを共有させ,Windows95クライアントなどにプリンタを提供している.
この場合,NTのプリントQを経由しないと印刷できない.

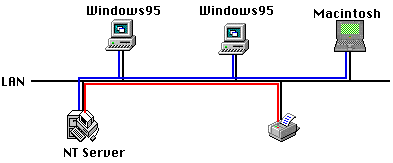

この図では,プリンタもネットワークに接続された1マシンとして存在している. プリンタQを作成できるクライアントの場合,直接プリンタに対して印刷させることもできるが,通常はNTサーバにプリンタQを作成し,NTからプリンタに接続して印刷する.
ネットワークプリンタにMacintoshやWindowsからは標準機能では直接印刷できない. これを実現するためには,各クライアントにlpdプロセスが稼動している必要があるが,これを個別のマシンにインストールするよりはNTに印刷Qを集中させた方が効率的である.
3.ネットワークプリンタの実現方法
ネットワークプリンタは,次の2通りの方法で実現できる.
3.1.ネットワークカードを内蔵したプリンタの場合
最初からネットワークで利用されることを前提において製品化されたプリンタでは,Ethernetカードなどのネットワークカードを備えている.
ネットワークに接続する際には,プリンタの液晶パネルなどでIP,サブネットアドレスなどを設定できる物が多い.(telnetで設定変更できる機種もあるとか)
3.2.ネットワークカードを内蔵していないプリンタの場合
ネットワークカードを内蔵していないプリンタでも,ネットワークに接続することが出来る.
たとえば,石垣コンピュータの"プリントサーバ"なるものを利用すると,RS-232Cかパラレルポートなどとプリンタを接続して,プリンタをネットワークプリンタとして機能させることが出来る.
最近のプリンタでは,個人ユースしか考えられていないプリンタ以外はネットワークカードを内蔵できる物も増えているが,対応していないプリンタをネットワークプリンタに仕立てる時には,この方法が有効である.
4.プリンタサーバのプリンタQの作成
ここでは,WindowsNT4.0上で,ネットワークカード内蔵の"富士Xerox 4150PS/J2」を用いてプリンタサーバを作成する手順を示す. その他のプリンタを利用する場合でも,ドライバの選択以外の手順は同じである.
この作業以前にプリンタサーバのハード側の設定は完了していなければならない. プリンタのハード側の設定については,それぞれのプリンタのマニュアルを参照すること.
- [マイコンピュータ]から[プリンタ]を選択して開く
- [プリンタの追加]を選択する.

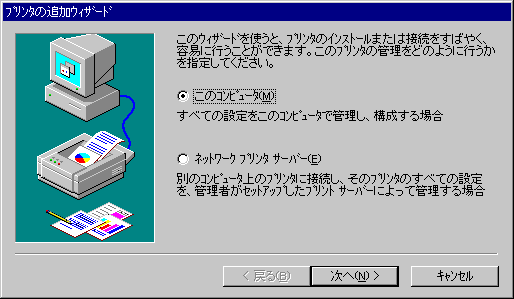

- すると,次のようなウィザードが始まる.
- [このコンピュータ]を選択し,[次へ]ボタンを押す.

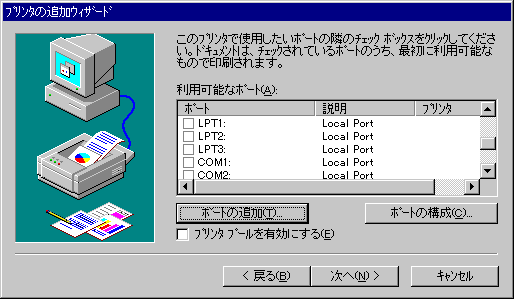

- [ポートの追加]ボタンを押す.

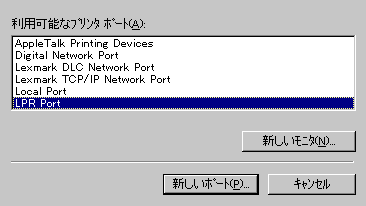

- [LPR Port]を選択して,[新しいポート]ボタンを押す.
なお,この"LPR Port"が表示されない場合がある. その場合は,ネットワークコントロールパネルにて,サービスに"Microsoft TCP/IP印刷"が追加されていない可能性があるので,チェックしてみる.

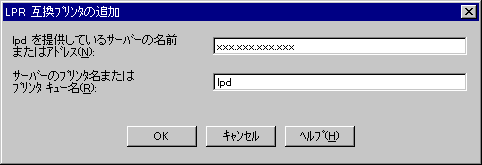

- プリンタのホスト名,又はIPアドレスを入力する.
- [サーバのプリンタ名,またはプリンタキュー名]には,"lpd"を入力する.
- [閉じる]ボタンを押す.

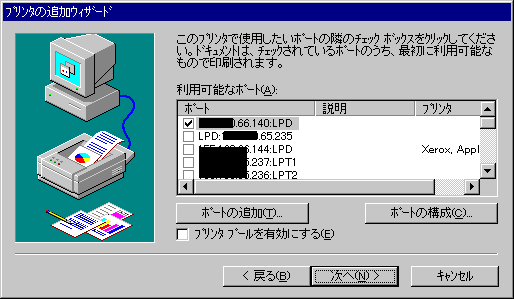

- [利用可能なポート]のリストに追加したIPアドレスが"IPaddress:LPD"の文法で記述されてチェックボタンが付いていることを確認する.

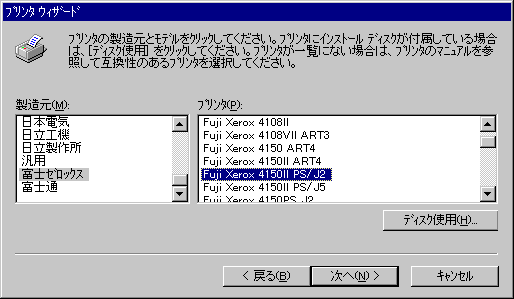

- 適切なプリンタドライバを選択する.
- [プリンタ名]を入力する. ここで入力されたプリンタ名は,NTサーバ上の[プリントマネージャ]上で使用される事になる.
- いま作成したプリンタをネットワーク上で公開するか否かを決定する.
- ここで[共有する]を選び,[共有名]を入力すると,MacintoshあるいはWindows95から指定した共有名でプリンタを参照することが出来るようになる.

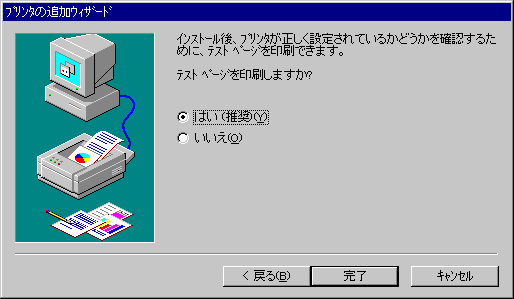

- プリンタが正しく接続されたか否かを確認するには,ここで[はい]を選択してテストページを印刷してみる.
- すべての作業が終了したらNT側にプリンタが追加されていることが判る.
- また,プリンタの下を手が支えているアイコンの場合は,共有されたプリンタを示している.
