表サイズの見積もり
０．更新履歴
- 2001.05.21 新規作成
１．はじめに
このドキュメントは，Oracleのデータサイズの見積もり方法について記述するものである．
２．ブロックヘッダエリアの算出
Oracleのデータは，DB_BLOCK_SIZEで決められたブロック上に，大きく実データを格納する領域と，ヘッダを格納する領域に分けられる.
１ブロックあたりで実データが利用できるサイズを計算するためには，ブロックサイズ(DB_BLOCK_SIZE)とブロックヘッダから算出すればよい．
- V$TYPE_SIZE表からブロックヘッダの各パラーメータを表示させる.．
- DB_BLOCK_SIZEを表示させる．
c:\>sqlplus system/manager@o8i.testinstall.com
SQL*Plus: Release 8.1.6.0.0 - Production on Mon May 21 12:05:28 2001
(c) Copyright 1999 Oracle Corporation. All rights reserved.
Connected to:
Oracle8i Enterprise Edition Release 8.1.6.0.0 - Production
With the Partitioning option
JServer Release 8.1.6.0.0 - Production
SQL> SELECT type,type_size from v$type_size
2 WHERE type IN
3 ('KCBH','KTBBH','KTBIT','KDBH','KDBT','UB1','UB4','SB2');
TYPE TYPE_SIZE
-------- ----------
UB1 1
UB4 4
SB2 2
KCBH 20
KTBIT 24
KTBBH 48
KDBH 14
KDBT 4
8 rows selected.
SQL> SHOW PARAMETERS db_block_size
NAME TYPE VALUE
------------------------------------ ------- ------------------------------
db_block_size integer 8192
SQL>
|
ブロックヘッダ領域は，次の式で算出できる
KCBH + UB4 + KTBBH + (INITRANS - 1) * KTBIT + KDBH |
※INITRANSは，ブロックあたりの同時実行トランザクションの最少数で，1〜255まで設定できるが，通常はデフォルト値の１のままで使用する．
今回の場合，上記V$TYPE_SIZEの検索結果を当てはめると，次のようになる．
20 + 4 + 48 + (1 - 1) * 24 + 14 = 86(Byte) |
このデータベースは，ブロックサイズが8192なので，このブロックで利用できるデータ量は次のとおりになる．
8192 - 86 = 8106Byte |

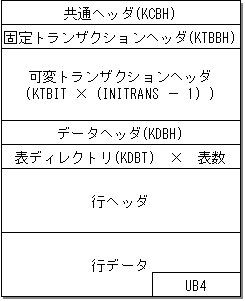

ちなみに，ブロック内容は次のような構成となっている.
ここで算出した領域(8106Byte)は，行ヘッダ＋行データの合計値となる.
３．行データエリアの算出
各ブロック内で，行データを格納するための領域サイズは，次の式で求められる.
FREE_AREA = DB_BLOCK_SIZE - ブロックヘッダ CEIL( FREE_AREA - ( FREE_AREA * (PCTFREE / 100) ) ) - KDBT |
※FREE_AREAは，ここで計算式を簡単にするためだけに勝手に用意した変数領域． CEIL()は，計算結果を整数（小数点以下切上げ）にするもの．
SQL> SELECT type,type_size from v$type_size 2 WHERE type = 'KDBT'; TYPE TYPE_SIZE -------- ---------- KDBT 4 SQL> SHOW PARAMETERS db_block_size; NAME TYPE VALUE ------------------------------------ ------- ------------------------------ db_block_size integer 8192 SQL> |
これを前出の式に当てはめると,次のようになる．
FREE_AREA = 8192 - 86 = 8106 CEIL( 8106 - ( 8106 * (10 / 100) ) ) - 4 = 7292 |
※ここでは，PCTFREEを10%として計算した．
これで，このデータベースの場合，1ブロックあたり7292バイトをデータ領域として利用することになる．
４．表の1行当たりのデータ量計算
1行あたりのデータ量を計算するためには，まずテーブルを構成している各フィールドをどのように計算するかを知っておく必要がある．
４．１．表で定義したデータを計算する（行データ）
各列は，定義されたデータ量分のエリア＋オーバヘッドで構成される．
| フィールド | サイズ定義方法 |
|---|---|
CHAR |
定義サイズ． |
VARCHAR2 |
実際に利用しているサイズ． |
NUMBER |
NUMBER(p,s)で定義した場合， s + CEIL(p / 2) + 1 |
DATE |
7Byte． |
オーバヘッドは次のとおりになる．
| 項目 | 値 |
|---|---|
| カラムが250Byteより小さい | 1Byte |
| カラムが250Byte以下 | 3Byte |
たとえば，次のような表があったとする．
AA CHAR(10) BB VARCHAR2(100) CC NUMBER(10,3) DD DATE EE CHAR(300) |
この場合，次のような計算となる．
AA = 10 + 1 BB = 100 + 1 CC = 3 + CEIL(10 / 2) + 1 = 9 DD = 7 + 1 EE = 300 + 3 AA(11)+BB(101)+CC(9)+DD(8)+EE(303) = 432Byte |
BB列はVARCHAR2であるが，この計算では，最大バイト数となっている．
４．２．行ヘッダ
表に1行データが追加される毎に，固定長の行ヘッダエリアが必要となる．
行ヘッダの計算で利用されるパラメータ，UB1は，次のようなSQL文で表示させることができる．
SQL> SELECT type,type_size from v$type_size 2 WHERE type = 'UB1'; TYPE TYPE_SIZE -------- ---------- UB1 1 SQL> |
行ヘッダで使用する領域を求めるには，次の式で計算する．
行ヘッダ = UB1 * 3 |
４．３．行サイズ
行ヘッダと行データを足すことで，行サイズを算出できる．
行ヘッダ + 行サイズ |
前出の４．１〜４．２で利用した情報では，1行あたり次のようになる．
行ヘッダ(3) + 行データ(432) = 435Byte |
５．ブロックあたりに格納できる行数
前出の数値を利用し，単純に割ればよい．
サンプルを利用すると次のようになる．
- 1ブロックあたりに格納できるデータ量は7292Byte．
- １行あたりのデータ量は435Byte．
１ブロックに格納できる件数 = 7292 / 435 = 16(小数点以下切捨て） |
