ThinkPad R61にメモリを増設する
0.改訂履歴
- 2013.04.12 新規作成
1.はじめに
このドキュメントでは,lenovoのThikPad R61にメモリを増設する手順を説明する.今回対象となるのはThinkPad
R61の8943-A12というモデルで,2007年9月頃に製造されたモデル.このマシンは「PC-5300ノート用」として売られている
メモリを増設する事ができ,購入時は512MBメモリが1枚搭載されていた.今回は2008年に購入したMacBook
Proから取り出した1GBメモリ2枚をこのThinkPadに移植する.ThinkPadにはメモリスロットが2つあり,仕様上は最大
4GB(2GB×2枚)搭載可能だが,8G(4GBx2枚)まで搭載可能と言う事例もあるが,4Gメモリは高いので現実的ではないかもしれな
い.
ThinkPadにメモリ増設する為にはプラスドライバと取り外したネジを入れて置く小皿等を用意しておく.
2.現物確認
- 今回増設するメモリはこれ.
ThinkPad全景

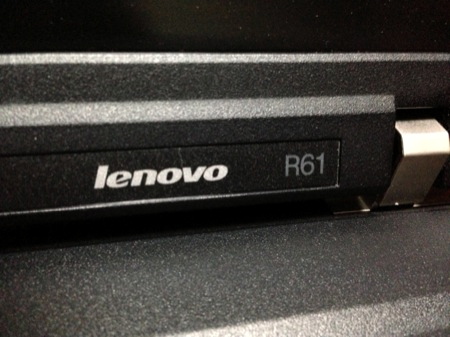

シリーズ番号はR61
CPUはCeleron搭載
正式な型番は8943-A12
シンガポールで製造したようである

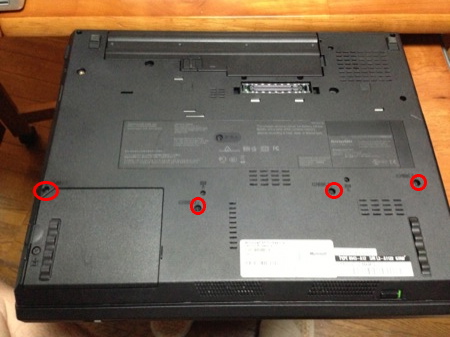

ネジを外す場所は4箇所
事前に電源アダプタとバッテリを外しておく
外すネジはアイコンで指示されていて判りやすい
4箇所のネジを外したら,ひっくり返してパームレスト部分をキーボードの手前を両方から引っ張り上げる
本体とキーボードが接続されているシールドケーブルがあるので切らない様に気をつける
耳がでているのでそれを真上に引っ張ればキーボードが抜ける
メモリは蓋がしてあるので見えないが指を入れて上に押し出すと外れる
2段あるメモリスロットだが下段にメモリが刺さっている
羽を外側に引っ張るとメモリが跳ね上がってくる
今回搭載するメモリ
これで増設終了
4.増設後認識されているか確認する
増設前は504MBでした
増設後は1.99GBになっています
