SQL Server2008に接続する為にWindowsファイアウォールの設定を行う
０．改訂履歴
- 2009. 新規作成
１．はじめに
このドキュメントでは，それぞれ別のマシンで稼働するSQL Server 2008のクライアントとサーバ間で通信が出来るまでの設定手順を説明する． 単に手順を示すだけではなく，アクセスログを１つづつ確認しながら進めてい る．
- ０．改訂履歴
- １．はじめに
- ２．クライアントからSQL Serverに接続する
- ３．Windows XPのWindowsファイアウォールでSQL Serverへ接続できる許可設定を行う
- ４．Windows Web Server 2008のファイアウォールでドメインプロファイル，プライベートプロファイルをオフにする
- ５．Windowsファイアウォールのログを取得して通信エラーを解析する
- ６．Windows XPで動作するSQL Server 2008クライアントで接続エラー(SQL Server Error 53)を再現する
- ７．Windows Web Server 2008でWindowsファイアウォールのログを確認する
- ８．受信の規則を追加する
- ９．クライアントから接続してファイアウォールのログを確認する
２．クライアントからSQL
Serverに接続する
- SQL Server 2008クライアントツールをインストールしたWindows XPから，SQL
Serverが動作している別サーバに接続してみる．
- SQL Server Management Studioを起動する．
- サーバに接続する
- 暫くこの画面のまま変化が無い．
- エラーが出た．このエラーの詳細を知るには，左下のボタンを押す．
- SQL Serverのエラー番号53は，サーバに接続する際のエラー．
- メッセージ中に書いてあるのは，それを説明する情報へのリンク．
- Source:MSSQLServer ID: 53 (SQL Server) - Events And Errors Message Center: Message Details
- この際にまず有りがちなのは，Windowsファイアウォールで禁止されている事が考えられる．
３．Windows
XPのWindowsファイアウォールでSQL Serverへ接続できる許可設定を行う
- ファイアウォールは，通信元と通信先の両方で設定が行われなければならない．
- 今回はWindows XPクライアント側で，SQL Serverへの接続許可を行う．
- Windowsファイアウォールが動作していることを確認する．
- Windows XPのWindowsファイアウォールで通信許可を行うには，[例外]として登録する必要がある．
- アプリケーションを登録する厳格管理ではなく，今回はSQL Serverへの接続ポートのみ許可を行う．
- SQL Serverが使う1433ポートを使ってTCP通信を登録する．
- [名前]の所は内容が判れば何でも良い．
- 名前で登録が確認できた．
４．Windows Web Server 2008のファイアウォールでドメインプロファイル，プライベートプロファイルをオフにする
- クライアントの許可設定が完了したら，サーバ側でも受信の許可を行う．

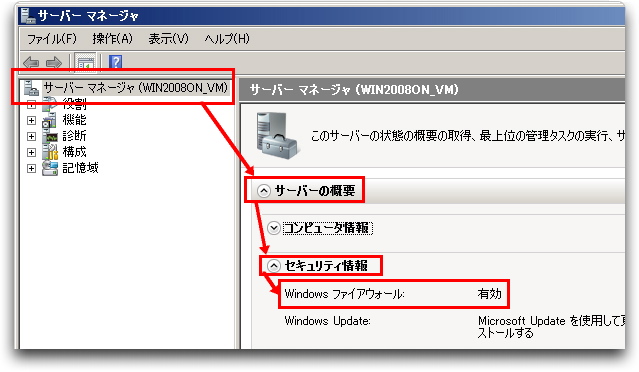

- [サーバマネージャ]を起動する．
- Windowsファイアウォールが有効になっていることを確認する．
- 詳細な設定を確認する為に，[Windowsファイアウォールの表示]を選択する．
- Windows Web Server 2008なので，パブリックプロファイルが有効化されている．

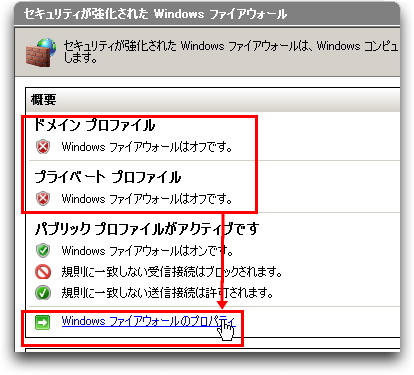

- ここでは紛らわしいので，ドメインとプライベートプロファイルをオフにする．
- [Windowsファイアウォールのプロパティ]を選択する．
- [ドメインプロファイル]をオフにする．
- プライベートプロファイルをオフにする．
５．Windowsファイアウォールのログを取 得して通信エラーを解析する
- パブリックプロファイルで動作しているWindowsファイアウォールが通信をブロックしていることを確認する．
- アクティブなプロファイルだけが表示されている．
- Windowsファイアウォールのプロパティを開く．
- [ログ]のカスタマイズを選択する．
- デフォルトではログの記録はしない設定となっている．
- 今回は，デバッグなので成功も失敗も記録するように設定する．
６．Windows XPで動作するSQL Server 2008クライアントで接続エラー(SQL Server Error 53)を再現する
７．Windows Web Server 2008でWindowsファイアウォールのログを確認する
- ノートパッドで，ファイアウォールのログファイルを開く．
- 変更していなければ，次の場所にログファイルが保存されている．
- C:¥windows¥system32¥LogFiles¥Firewall¥pfirewall.log
- ファイルを開くと，次の様に記載されている．
- Windows XPクライアント(ここでは192.168.20.251)からのSQL Serverが使う1433ポートへの接続が DROP(捨てられている)事が確認できる．
８．受信の規則を追加する
- SQL Serverが通信で使用する1433ポートを新しくルールを追加する．
- [有効]となっている規則を確認．
- [受信の規則]を選択して右クリックする．
- 使わないプロファイルには追加する必要が無い．
- パブリックのみ追加する様選択する．
- 判りやすい名前を付ける．
- 許可設定蛾が完了した事が確認できる．
９．クライアントから接続してファイアウォール
のログを確認する
- クライアントのWindows XPから，接続してみる．

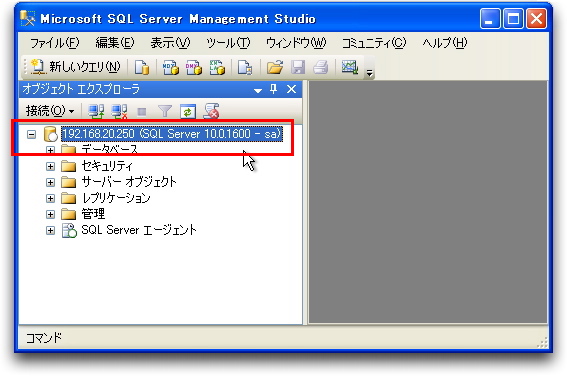

- 接続できた．
- サーバ側でファイアウォールのアクセスログを確認してみる．
- ALLOWで通信許可した記録が残っている．
